鋼筋灌漿套筒的技術標準：

鋼筋套筒灌漿連接技術的應用須滿足國家現(xiàn)行標準《裝配式混凝土技術規(guī)程》JGJ1、《鋼筋套筒灌漿連接應用技術規(guī)程》JGJ355和《裝配式混凝土建筑技術標準》GB/T51231的相關規(guī)定。鋼筋套筒灌漿連接的傳力機理比傳統(tǒng)機械連接更復雜，《鋼筋套筒灌漿連接應用技術規(guī)程》JGJ355對鋼筋套筒灌漿連接接頭性能、型式檢驗、工藝檢驗、施工與驗收等進行了專門要求。

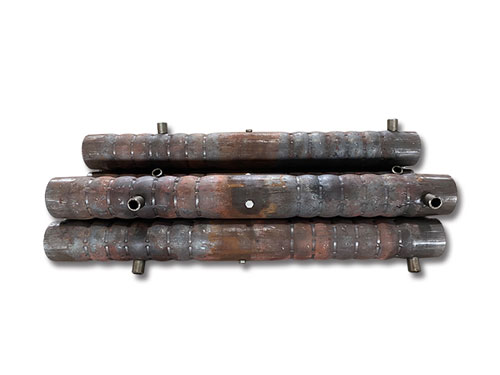

灌漿套筒按加工方式分為鑄造灌漿套筒和機械加工灌漿套筒。鑄造灌漿套筒宜選用球墨鑄鐵，機械加工套筒宜選用優(yōu)質碳素結構鋼、低合金高強度結構鋼、合金結構鋼或其它經(jīng)過接頭型式檢驗確定符合要求的鋼材。

灌漿套筒的設計、生產(chǎn)和制造應符合現(xiàn)行行業(yè)標準《鋼筋連接用灌漿套筒》JG/T398的相關規(guī)定，專用水泥基灌漿料應符合現(xiàn)行行業(yè)標準《鋼筋連接用套筒灌漿料》JG/T408的各項要求。當采用其他材料的灌漿套筒時，套筒性能指標應符合有關產(chǎn)品標準的規(guī)定。

套筒材料主要性能指標：球墨鑄鐵灌漿套筒的抗拉強度不小于550MPa，斷后伸長率不小于5%，球化率不小于85%；各類鋼制灌漿套筒的抗拉強度不小于600MPa，屈服強度不小于355MPa，斷后伸長率不小于16%；其他材料套筒符合有關產(chǎn)品標準要求。

灌漿料主要性能指標：初始流動度不小300mm，30min流動度不小于260mm，1d抗壓強度不小于35MPa，28d抗壓強度不小于85MPa。

套筒材料在滿足斷后伸長率等指標要求的情況下，可采用抗拉強度超過600MPa（如900MPa、1000MPa）的材料，以減小套筒壁厚和外徑尺寸，也可根據(jù)生產(chǎn)工藝采用其他強度的鋼材。灌漿料在滿足流動度等指標要求的情況下，可采用抗壓強度超過85MPa（如110MPa、130MPa）的材料，以便于連接大直徑鋼筋、高強鋼筋和縮短灌漿套筒長度。

本文地址:http://www.bezalel-ed.com/article-179.html，以上文字由衡水安達機械整理發(fā)布，嚴禁盜用。
